madiens 發表于 2013-8-31 09:09
我的看法：
按芯片算這 板子是16掃的
兩個145的P3引腳，分別是你量出來的"紅D"和"綠D"，其實，這兩的關系 ...

沒有74HC04。。那要用轉接卡了？

這個板子上沒有74HC04那就要說還要個轉接板了？直接上08接口不行了，還有就是上下兩個595的13腳也連在了不同的引腳上（我且說是EN），接上面的EN顯示紅色，兩個EN短接才能出綠色，，這個是不是兩個要一直短接呢。。還是接錯了？

我的看法：
按芯片算這 板子是16掃的
兩個145的P3引腳，分別是你量出來的"紅D"和"綠D"，其實，這兩的關系是“紅D”取反后得到“綠D”，這是一個信號，你用08的帶這板子，“綠D”的信號源可以將“紅D”通過74HC04這樣的取反芯片得到，或者借用板子上有取反效果的引腳得到

笑問天 發表于 2013-8-27 11:09
我看是不是你測錯了兄弟
D確實只能有一個

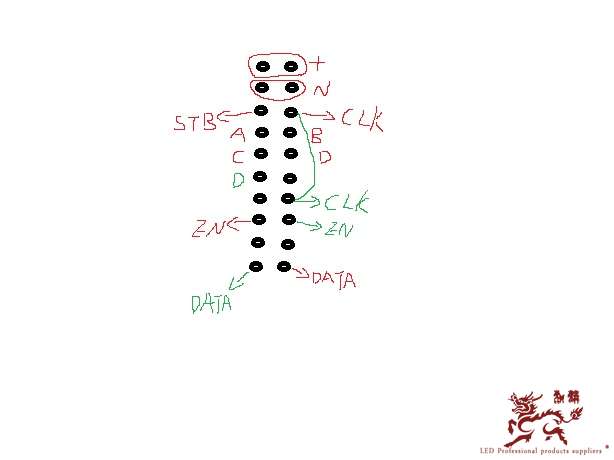

兩個D是測SN74LS145N的12腳得來的，不知道對不對，板上共兩個145N在屏的一上下，ABC（145N的15.14.13腳）兩個芯片是相通的，就是這個12腳（D）不是相通的，分在了兩個插針上。。

我看是不是你測錯了兄弟
D確實只能有一個
