剛才又跑了下電路，基本是CLK和SK過244，R,G過244到59514腳，OE沒有74HC04反向直接過244向后級級聯，地線一個空腳一個，另一個是過244到74LS161的1腳，這個應該是ABCD信號，然后74LS161的14,13,12,11，腳對應是到兩個138其中一個是1,2,3,4腳，另一個是1,2,3,6腳，這個如何才能使用，還是再加個244單獨吧A,B,C,D信號轉換然后接刀138上!!

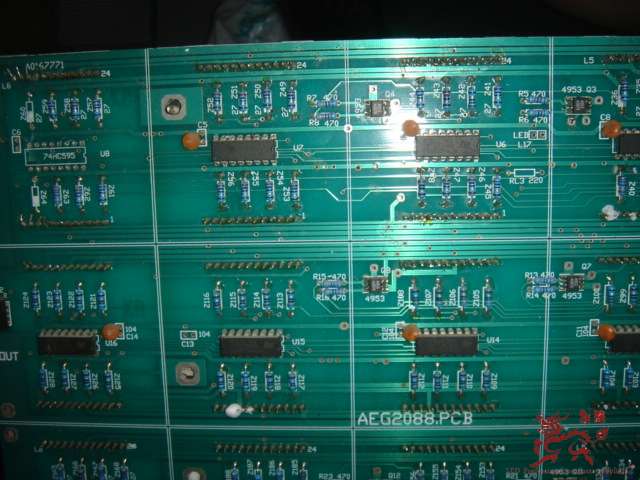

吧LED模塊拆了兩個下來，然后跑了電路，8個腳，有一個空的，都是雙面板不是多層，強光手電照了，是有一個空的，然后其他的跑了電路，一個地，CLK,SK,R,G,oe,都有了，現在就剩一個腳了，這A,B,C,D,是一個腳進去的，這個用的電路是244,595,138，沒有14或04，用的是一個LS161

沒有接口定義。需要測試才知道。
