關于 P10單元板電路圖，有些問題不懂，希望得到熱心人的幫助

查看數: 3017 | 評論數: 3 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2012-11-27 19:04

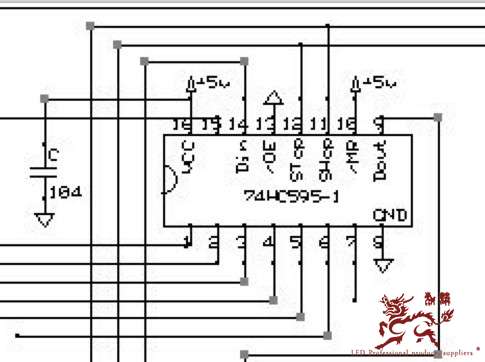

上圖為PH10單色，16*32部分線路圖，其中595芯片的輸出角1，2，3，4，5，6，7，15各控制1到4行的8列的？還有第一個4953芯片的輸出角7，8角控制1，9行，具體的行信號是怎么走的，希望大家給我講解下，謝 ...

回復

472975085 發表于 2012-11-29 15:37:56

en,xiexieni
en,xiexieni

I.じ☆ve配角 發表于 2012-11-29 08:55:05

595控制的是4行8列，15腳控制1列的4個，1腳控制2列的4個，以此類推......................7腳控制8列的4個

472975085 發表于 2012-11-27 19:22:02

其中595芯片的輸出角1，2，3，4，5，6，7，15各控制1到4行的哪8列的，一直糾結這個問題
