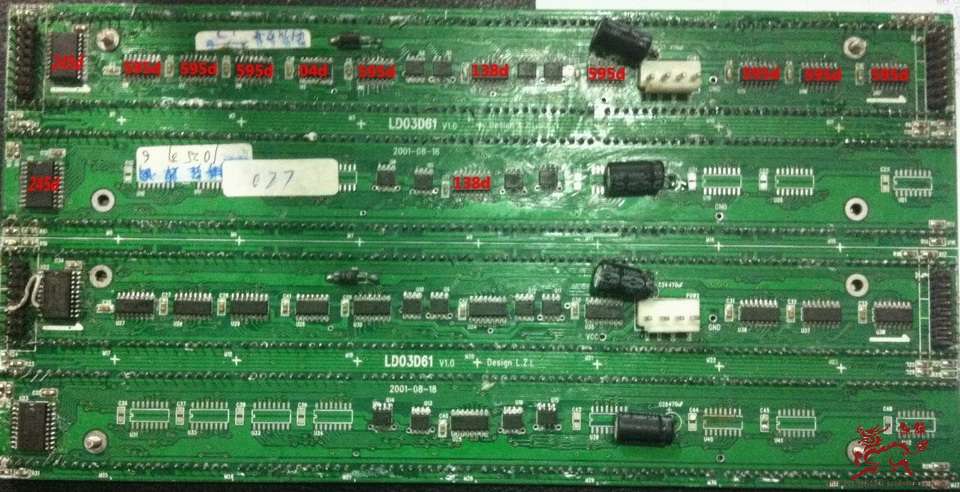

看你這板子是16掃的，先測出所有的GND，（你已測出）
然后你可以根據IC管腳定義反著測量出對應的腳，
拿595來說吧，上個圖先，
根據這個圖你可以到IC245找到相應的腳，
然后再量138   的行管腳  A，B，C，D
交流QQ：1104740356

sanxing87 發表于 2012-9-3 22:11
16腳的話根據你量到：2。4。6。8。10。12。14腳為GND
你可以試上這個定義

按照這個 接口 我接了個 控制板試了下。 16行 只顯示了5行。。。不完整。

另外 如何測量各個引腳的信號。

16腳的話根據你量到：2。4。6。8。10。12。14腳為GND
你可以試上這個定義

通用接口(六)        雙色         16        貼片
2 N N N N N N N D 16
1 S L R G O A B C 15
量一下16腳是不是行信號D就好了
