新手上路，學習學習再學習

sanxing87 發表于 2012-5-25 17:17
你家5026 有兩個管腳供+5V

是容易，那你也回了那么多，怎么就沒說一下，IC+5V通不

    測量芯片5V和GND是修板最簡單的常識。

rczyzz 發表于 2012-5-25 14:50
一個 5024兩個 5V供電腳，斷了一路只能說 供電不足，不過這板子那么容易你還發個貼來問。 ...

{:soso_e127:}  你家5026 有兩個管腳供+5V

是容易，那你也回了那么多，怎么就沒說一下，IC+5V通不

sanxing87 發表于 2012-5-25 12:45
好了，不大費周折了
此單元板的問題就在
R2信號的第一個5026   24管腳斷路了   也就是+5V斷路了

  一個 5024兩個 5V供電腳，斷了一路只能說 供電不足，不過這板子那么容易你還發個貼{:soso_e127:}來問。 什么你都查了怎么就不怎么供電呢？

rczyzz 發表于 2012-5-25 11:36
全亮不代表 R2信號沒問題?；蛟S你用測試卡打掃描的時候 打到黑R2也亮  全亮自然也會亮。 受潮了或者本 ...

好了，不大費周折了
此單元板的問題就在
R2信號的第一個5026   24管腳斷路了   也就是+5V斷路了

你們會這么想嗎： 5026沒有+5V供給怎么還能控制也能輸出信號呢？
是能控制所以出現了不正常
這個我也不知道，
我只能這樣說如果你在測試單元板時，
就算你不給+5V  有一些發光管會亮是一樣的道理

sanxing87 發表于 2012-5-25 09:03
來一張全紅時的圖片

看看能否排除你們所想的R信號問題

   全亮不代表 R2信號沒問題?；蛟S你用測試卡打掃描的時候 打到黑R2也亮  全亮自然也會亮。 受潮了或者本來PCB驅動板的線細，這樣會可能影響到245到5026 R信號變?nèi)趿穗妷翰粔颉?用萬用表測試 通不能說明此路信號正常。 你試試245輸出接條飛線把信號加強

rczyzz 發表于 2012-5-25 08:18
版主的  應該是R2信號的問題，可以看前面一塊板子的 R2信號輸出。

不是R信號問題

5026也沒問題

版主的  應該是R2信號的問題，可以看前面一塊板子的 R2信號輸出。

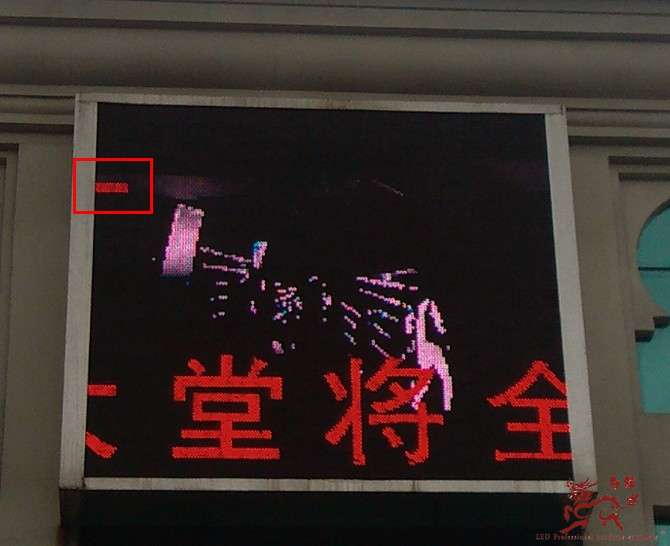

樓上 打白平衡看到的信息就是 紅色6列不亮，無非就是 5026芯片列輸出到燈管信號有問題，芯片到燈管的排阻虛焊

誰有這種板子。買二塊，呵呵
16*8   2R1G1B    靜態    5026IC   40A接口

最好是換一塊全新的單元板，你都說板子潮了，估計有漏電。

這板子明顯進過水，看你已經把第一塊5026換了，查查OE對不。或者PCB有爛短線。另外把單元板清洗干凈了要。

南飛 發表于 2012-5-16 17:46
控制紅色的5026上面 沒有時鐘 鎖存  信號

要是沒有，時鐘與鎖存那早就弄好了

可惜不是這兩個信號的問題

36011368 發表于 2012-5-16 12:17
245不良，或者上一塊單元板信號輸出不良？

上一塊的可能性可以排除，因?yàn)榇四K換過位置

關鍵是當你從屏體上拆下單無板單獨測試時，TMD的又正常了，裝上去也能正常顯示
過一晚上到第二天再開屏?xí)r，又出現同樣的問題

當然有

36011368 發表于 2012-5-16 12:17
245不良，或者上一塊單元板信號輸出不良？

控制紅色的5026上面 沒有時鐘 鎖存  信號

245不良，或者上一塊單元板信號輸出不良？

36011368 發表于 2012-5-16 09:01
是不是排線接觸不良？

排線可以排除，不是排線問題

是不是排線接觸不良？
