偉氏傳奇廣告 發表于 2012-4-16 20:04
這個是串聯的，應該怎么加電阻。用多少1.5v的電池。不如我燈是藍97個紅12個黃16個。（怎么根據現有的燈，加 ...

并聯這樣算，97*0.008A，電流近似于0.8A,
因?yàn)殡姵貢?huì)在4.5-4.0波動，電壓我們?nèi)?.0下限，
藍燈需要2.8V起始電壓
那么，4.0-2.8=1.2/0.8，，得出需要1.5歐姆電阻，
我估計他電流更小，因?yàn)樗炼群艿?，干脆取?歐姆算了。5歐1瓦的電阻試試，
不過這種辦法不可取，因?yàn)闊舻牧炼扔锌赡懿煌?，純屬玩玩?br />

偉氏傳奇廣告 發表于 2012-4-16 20:04
這個是串聯的，應該怎么加電阻。用多少1.5v的電池。不如我燈是藍97個紅12個黃16個。（怎么根據現有的燈，加 ...

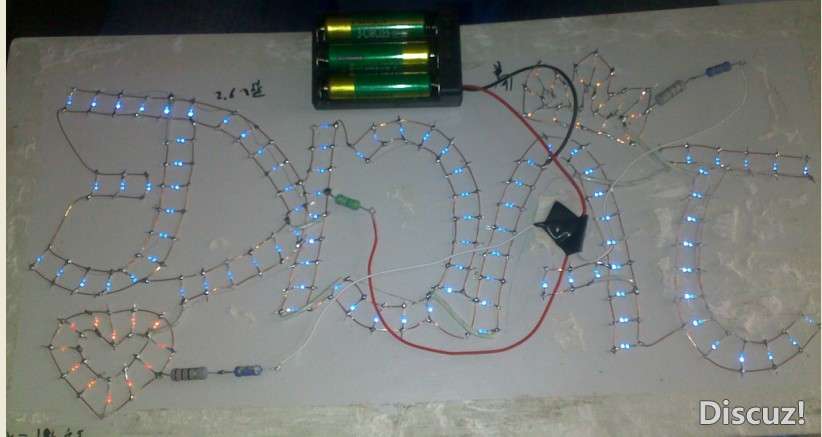

你發的這個圖很簡單，但是不是串聯，是并聯的，電阻是防止電流消耗太快加的，這個沒有限流，并聯電路，3個1.5伏電池構成4.5伏電源。

36011368 發表于 2012-4-15 22:26
這個，我提幾點需要注意的，
1.5伏電池用于這個不是很現實，你淘寶搜下鋰電池模塊，升壓到12伏
3個-4個燈 ...

擺脫大哥。小弟第一次接觸led燈牌。想學習一下。麻煩您多多指教

偉氏傳奇廣告 發表于 2012-4-16 12:58
紅燈12個，藍燈97個，黃燈16個。電阻用多大的

在12伏的情況下，控制電流到12毫安即可，如果亮度太高，可以控制到8毫安

偉氏傳奇廣告 發表于 2012-4-16 12:56
怎么上傳圖片，我有別人做的燈牌樣品

點高級回復下面就有上傳的選項。

紅燈12個，藍燈97個，黃燈16個。電阻用多大的

36011368 發表于 2012-4-15 22:26
這個，我提幾點需要注意的，
1.5伏電池用于這個不是很現實，你淘寶搜下鋰電池模塊，升壓到12伏
3個-4個燈 ...

怎么上傳圖片，我有別人做的燈牌樣品

36011368 發表于 2012-4-15 22:26
這個，我提幾點需要注意的，
1.5伏電池用于這個不是很現實，你淘寶搜下鋰電池模塊，升壓到12伏
3個-4個燈 ...

鋰電池肯定不行，一般都是1.5v的電池。不知道他們之間怎么加電阻。或者需要幾塊電池

這個，我提幾點需要注意的，
1.5伏電池用于這個不是很現實，你淘寶搜下鋰電池模塊，升壓到12伏
3個-4個燈一組配黑150歐姆1/2瓦電阻
功率按照每一串燈30毫安計算
先排版確定燈的個數
