這次我把基本線路對接，疑問線路閑置，通電一段時間后，板子燙得要命！不知是什么原因！

xjled 發表于 2011-11-23 05:07
屏太老了 請參考：
CLK為時針信號同SK-CK-CKL-CL-S，從IC245 5  6腳進，分成CK1和CK2，CK1從IC245  15腳出 ...

再次感謝~！！~{:soso_e181:}

xjled 發表于 2011-11-23 15:57

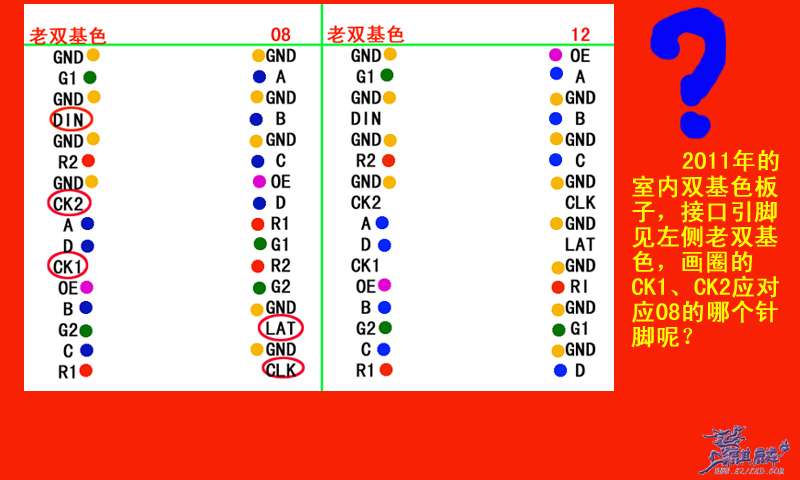

你試一下DIN接LAT       CK1  CK2 分別接CLK

方便發一下板子背面全圖

謝謝回復，謝謝幫助！
板子的全圖請見如下本壇一貼：
http://www.www.isorzjg.com/bbs/forum.php?mod=viewthread&tid=6806&extra=page%3D1

你試一下DIN接LAT       CK1  CK2 分別接CLK

方便發一下板子背面全圖

能不能改好 你只能試一下 這個 很麻煩  資料很少

主要看你的板子是哪種類型的電路。

雙色08接口LD=STB=LAT     CK=CLK

屏太老了 請參考：
CLK為時針信號同SK-CK-CKL-CL-S，從IC245 5  6腳進，分成CK1和CK2，CK1從IC245  15腳出之后直接至輸出排針的CLK；CK2從IC245的14腳出之后連接至每一個IC595的11腳。
STB為鎖存信號同LAT-ST-HS-LT-SCLK-TL-L-DIN-D-LD-DATA，從IC245 7  8腳進，分成ST1和ST2，ST1從IC245  12腳出之后直接至輸出排針的STB；ST2從IC245的13腳出之后連接至每一個IC595的12腳。
R為列數據信號同RD-R1-R2，R從IC245第9/7腳進，IC245第11腳出至第一排第一個啟動595的14腳，并從該IC的9腳出。再到第一排第二個啟動595的14腳，并一直循環下去。最后在未端595的9腳出至輸出插針的引腳上。
R串行數據信號同RD-R1-R2：提供顯示圖象所需要的數據。必須與時鐘信號協調才能將數據傳送到任何一個顯示點。一般在顯示屏中紅綠藍的數據信號分離開來，若某數據信號短路到正極或負極時，則對應的該顏色將會出現全亮或不亮，當數據信號被懸空時對應的顏色顯示情況不定。

DATA串行數據輸入口同DIN:595第14腳DATA，顯示數據由此進入，必須有時鐘信號的配合才能移入。第9腳DOUT，串行數據輸出端，將數據傳到下一個數據處理電路。

現在的單元板上沒有din輸入了   你發一下你的板子背面圖 我看一下 都是什么芯片 還有芯片排列

這一種有可能沒法用。你嘗試和LAT和CLK對一下，我記得是沒法弄
