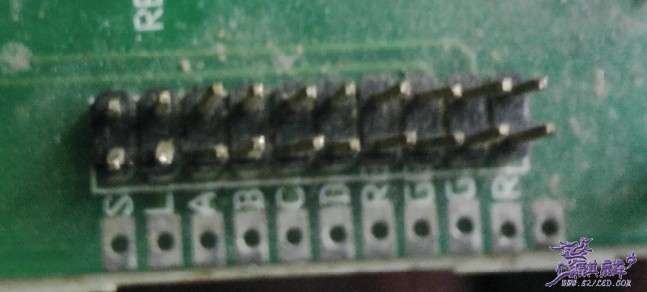

幫忙看下這塊板子如何跳線

查看數: 2149 | 評論數: 1 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

113446945

發布時間: 2011-7-3 18:01

正文摘要:

幫忙看下這塊板子如何跳線補充內容 (2011-7-5 09:16): S L A B C D RE GE G R OE接那個啊 ...

回復

笑問天 發表于 2011-7-4 09:16:37

http://www.www.isorzjg.com/jishuzhuanlan/13.html
(說明:N=地(GND),L=鎖存(LAT或ST),S=時鐘(Clk),O=使能(OE),E=使能(/OE)

R=紅色數據,G=綠色數據,U=藍色數據,A,B,C,D=行信號,H=譯碼后的行信號,F=懸空,V=VCC)
