求跳接線方法

查看數: 3962 | 評論數: 2 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2011-6-13 23:35

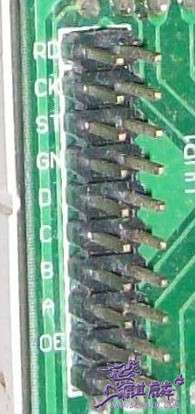

本帖最后由故園聽雨于 2011-6-13 23:42 編輯這是一款老式點陣顯示屏.20針接口.接口邊上只有一排代碼.而且是九個.我是菜鳥.不懂該如何用08跳接.請老大或是朋友們給予指導.跳接的方法越通俗越好. ...

回復

故園聽雨 發表于 2011-6-14 13:16:08

36011368 發表于 2011-6-14 08:24
8 通用接口(八) 雙色 16
貼片
2 A B C D G1 G2 L S 16

謝謝老大,希望論壇越辦越好.也希望更多的菜鳥家象我一樣.在這里會有更多的感動.也會有更多的收獲.閑暇時.手工diy更會給您帶來開心與快樂！

笑問天 發表于 2011-6-14 08:24:22

8 通用接口(八) 雙色 16
貼片
2 A B C D G1 G2 L S 16

1 N N N O R1 R2 N N 15
這是08接口示意圖
根據標號對接。
用跳線實驗最快
