學到一門，給你一個贊

這個強， 謝謝分享，就差這個了 ， 謝謝！

很好的資料，雖然有些看不懂，慢慢學習吧

謝謝樓主，好人啊為什么要16個字，真難為我了

好資料，有3.75單元板資料嗎？

樓主好資料，向你學習

太牛了，好東西，學習了

樓主好資料，向你學習

笑問天 發表于 2011-6-7 12:07
下面我們來看下常規P10[站位編輯中]
所謂常規P10
指的是 4掃 上蛇形 每8點打折 下折3次

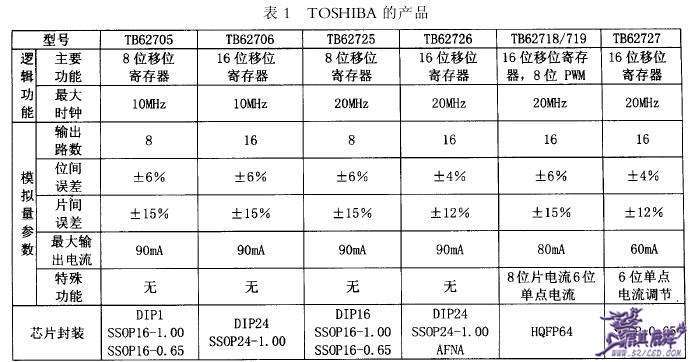

請教一個問題： 用TB62726AFNA芯片驅動的模組引腳定義是什么樣子的？ 市面上有這種HUB板能配套這個模組的嗎？

不錯的資料，學習啦，

這個是個好資料，值得看看

我再別的地看到這個文章——牛b貼。當時覺得很好，就是沒圖，哈哈，現在終于找到正主了??！文章給力??！

有點看天書~還不錯，懂了點，謝謝樓主了~~~

謝謝樓主，好人啊為什么要16個字，真難為我了

強，贊一個，學到好多了，對LED屏現在有個大概的了解了

好東西啊~謝謝樓主~~~~~

看了樓主的很多帖子了，剛接觸這行沒多久，跟著學習，樓主好人，謝謝

好資料 頂起來......

{:soso_e100:}強大。。。。。。。。。。。。。。。

好資料 頂起來......{:soso_e129:}

謝謝分享，謝謝?。。。?！

好貼      謝謝

下面我們來看下常規P10[站位編輯中]
所謂常規P10
指的是 4掃 上蛇形 每8點打折 下折3次

下面我來解釋下含義，
因?yàn)閇P10 是每次掃過4行，所以稱為4掃，這個計算方法論壇有
是這樣計算的
高16個燈*寬32個燈/16個595D芯片/每個595控制8列==4掃

大家可以這樣看，首先認識595芯片，不管這個芯片是什么牌子，不管其他的東西，他上面一定帶有595幾個字，這個是最常用的芯片，也是單元板上數目最多的一種芯片，16腳。

這個芯片是管什么用的呢，學名上面說了，叫8位二進制移位鎖存器。

顧名思義，就是他可以把二進制數據轉化為8位引腳輸出，并且可以保存這8位數據。
我們知道，我們邀控制單元板，就需要控制到每一個燈，可是單片機本身是沒有那么多信號腳的，所以他只能輸出串行的信號。比如，一行有8個燈，我們需要這8個燈，開開開開關關開開，，，單元機是沒法提供這8個信號腳去直接驅動8個燈得，因?yàn)檫@樣一個條屏需要幾千的引腳，完全不可能。所以單片機用一個引腳依次輸出這八個燈得狀態，讓595來解釋并且驅動這8個燈。單片機輸出一串信號，595來驅動燈，因?yàn)樗看慰梢则?qū)動8個燈，所以叫每8點打折，，意思差不多，，很深的別在意了。會的權當我上面是放P，因?yàn)橹皇潜确?br />
上蛇意思就是信號從上面輸入。每8點打折我們也說了，上面有電路圖，我覺得大家這個時候應該理解了下折三次的意思。
