發布時間: 2018-4-11 20:53

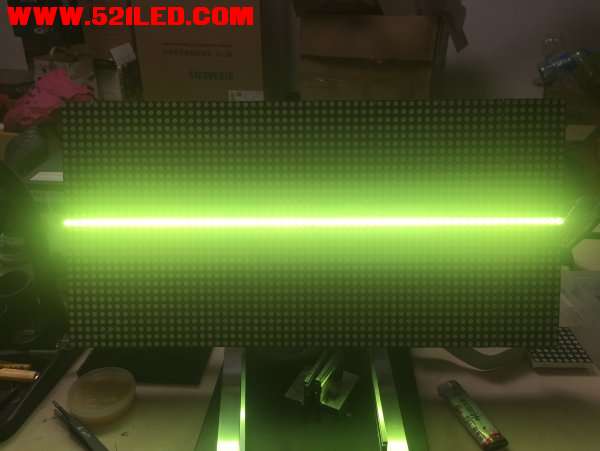

正文摘要:1.這種單元板跟利亞德的老板子差不多，基本上芯片就是74hc245D，5020，138，123，4953芯片2.故障問題比較特殊，第一根排線插在哪行，哪行全綠色，我用的是靈星雨的全彩屏同步控制卡，正常的單元板，按控制卡上的按鈕 ... |
笑問天 發表于 2018-4-15 09:13 也檢測過，我不行直接換245芯片試試先，檢測是CLK，STB都沒有問題，感謝，沒弄好我再問 |
| 如果不掃描應該就是行信號問題，R信號和ABCD。CLK SK 這幾個信號追就可以了 |
笑問天 發表于 2018-4-14 09:34 我測了，引腳都沒有問題 |
| 找245/138芯片。 |
笑問天 發表于 2018-4-12 10:08 輸入接口20針 1 GND 11 行245芯片2、3引腳 2 GND 12 行245芯片4、5引腳 3 GND 13 行245芯片6、7引腳 4 GND 14 行245芯片8、9引腳 5 GND 15 列245芯片2、3引腳 6 GND 16 列245芯片4、5引腳 7 GND 17 列245芯片6引腳 8 GND 18 列245芯片7引腳 9 GND 19 列245芯片8、9引腳 10 GND 20 GND 每個排針我也都做過連通測試都正常 |
笑問天 發表于 2018-4-12 10:08 不是特別明白，我自學的維修，所以很多專業的東西不太懂，20P排線是沒有問題的，控制卡也沒問題，因為之前有好的單元板測試過 |
| 08接口對嗎 |
