08接口上方右上角就是A

笑問天 發表于 2015-11-5 22:10
你也可以看A對其A也可以

排線的接口是沒有標識的    板子上有標識所以才不能確認排線的方向

你也可以看A對其A也可以

笑問天 發表于 2015-11-5 14:52
親你不要著急，先拔掉電源，讀完下面這段話再去測試，以下方法是在您不會操作的時候最快的解決方案。首先， ...

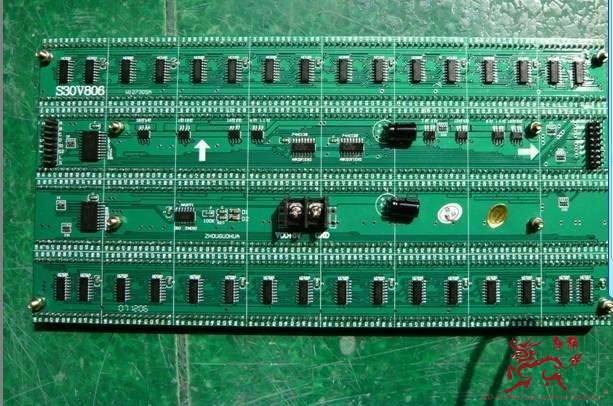

上面的圖是我找的     我這邊的屏都是彩聯的板子  接口都有排線接插方向的插槽   不用辨別排線方向   我的意思是組裝上面板子那種沒有插槽的板子怎么確定排線接插方向，還有請教一下OE對OE是什么意思        通過字母確認嗎   謝謝

親你不要著急，先拔掉電源，讀完下面這段話再去測試，以下方法是在您不會操作的時候最快的解決方案。首先，檢查控制卡電源線正負極是不是接對，控制卡上的電源指示燈是不是亮起來了，控制卡電源線最好直接用線印到變壓器。不要在單元板上引出，其次控制卡的排線不分反正，P10室外大部分都應該接到控制卡標有12的接口上，室內單元板大部分都應該接到08接口上，最上面那排應該接到第一個對應的接口，OE對齊OE即可，在后面看，控制卡應該接到整個屏的左邊不能顛倒，注意看這里：如果親不是很會，可以先接一排，其他的不接拔掉，接好后按幾下控制卡上的測試按鈕，應該會有有規律的變化【全亮直線等等變化】，如果有，說明你接對了?？梢蚤_始接第二排，如果沒有有規律的反應?？梢园膳啪€的一頭反過來，如果反過來還是沒有反應，親可以拍照片給我們技術Q43282928?；蛘叽?5020540808咨詢下。
你的屏是08的
