先小面積測試，1/8,1/4,1/2逐步來測試！還有電源一定要接地！！
電源“——”極接顯示屏邊框！

中航 發表于 2014-10-21 20:59
存在 一種情況：就是控制卡上的負極和電源上的負極不在同一個電位上，導致存在壓差！這樣接才是真正的接 ...

“電源”一開始我想到的是220伏，“接地”用導線連接到鋁型材上。
原來你說的是5V啊，GND啊。
控制卡的輸出信號（包含GND?。┖蛦卧?，單元板正負極接5V的正和負?！€存在電壓差嗎？

saibenming 發表于 2014-9-24 18:30
排除的維修方法，贊一個。
電源一定要接地？還接到時邊框？第一次聽說，求解釋。

存在 一種情況：就是控制卡上的負極和電源上的負極不在同一個電位上，導致存在壓差！這樣接才是真正的接地！負極電壓為0電位！

最后問題解決了吧，怎么做了的？

LZ你看第二張圖——燒壞板子左邊的板子，上下都反了。

中航 發表于 2014-3-31 21:20
先小面積測試，1/8,1/4,1/2逐步來測試！還有電源一定要接地?。?br /> 電源“——”極接顯示屏邊框！

排除的維修方法，贊一個。
電源一定要接地？還接到時邊框？第一次聽說，求解釋。

我支持樓上的，我也用了N個康聯電源，不光他不支持電路保護，而且，還會起火，直接燒板子，我至少有這樣的經歷。用這種電源，至少燒過兩塊屏，也就是這種電源一但有水進切就不行。切記，換了。

康聯 康聯！ 兄弟我建議你馬上換掉他！  我對康聯太熟悉了 ，用了很多，尤其是以前那種小電源，進200臺，壞了60個，他現在沒用那種小電源了，但是現在的電源依然垃圾??！   反正建議你立馬停掉，我拿康聯電源可以直接進他倉庫拿，你就知道我們有多熟，但是！他的電源你真的別用了，害死人?。。?br /> 你要是用要便宜電源 我建議用誠聯，這個電源在低端還算馬馬虎虎

朋友有一顯示屏，用的是這個卡， 圓心的TWTP型號，這個型號在圓心官網上也沒找到，但有一款跟這個 一模一樣，但是型號改為TW08_1了。下了軟件安裝好后接到卡上，提示通訊錯誤，讀卡信息也失敗。屏是 高160個點，寬有32個點的 豎屏，屏是個老屏了看樣子，有兩排數據線，插到這個卡上，一排插到12—1  還有一排插到 12—2 上，接口上有定義，定義如下，1 A  2B  3B  4CK  5ST  6R   7G   8D  9 OE  10腳到最后接地了。這個屏是232 串口  CPU是LPC2132。232串口通信沒壞，串口住手試過沒問題。LPC2131換了，故障還是一樣，現在這卡修不了，我也不想修了， 看到網上很多卡，都是20元左右，請問下，能不能換到這個屏上，應該注意什么，是不是把接口按定義接對就行了。在有就是都是控制卡，怎么有的20多塊有的幾百呢，有什么區別嗎， 不就是控制一個條屏嗎， 有的長點，有的短點，怎么就差了十幾倍。請懂的朋友幫幫吧， 弟一次弄這個，不太明白啊，謝了。 誰幫我發下貼，怎么也發不上去了，老是驗證碼錯誤，。。。

吧屏與墻絕緣，看有無強靜電

我也遇到過同樣的問題，建議把帶這張板子的電源換掉

考慮是不是進水。然后開關電源電壓

bijiuhua 發表于 2014-3-29 12:29
樓上說的意見  很有建設性  關鍵是電源問題 因為板子出廠的原因  每一批次存在誤差  所以電源是個關鍵  而 ...

電壓誤差不會太大 都是在5V左右 最多也就是面罩不一樣和亮度不一樣而已

樓上說的意見  很有建設性  關鍵是電源問題 因為板子出廠的原因  每一批次存在誤差  所以電源是個關鍵  而且 最好是把源頭找出來

老葛 發表于 2014-3-29 12:04
康聯5V40A的，電源電壓到是沒量過，以前一直都是用它電源的……

電壓量一下 或者換一個
板子燒成那樣直接仍吧 上面銅模估計都燒沒了

D丶R 發表于 2014-3-29 12:01
用的什么牌子的電源？ 電源電壓有沒有量過是不是高于5V？

康聯5V40A的，電源電壓到是沒量過，以前一直都是用它電源的……

用的什么牌子的電源？ 電源電壓有沒有量過是不是高于5V？

bijiuhua 發表于 2014-3-29 11:36
把這張壞掉的板換掉  最實在

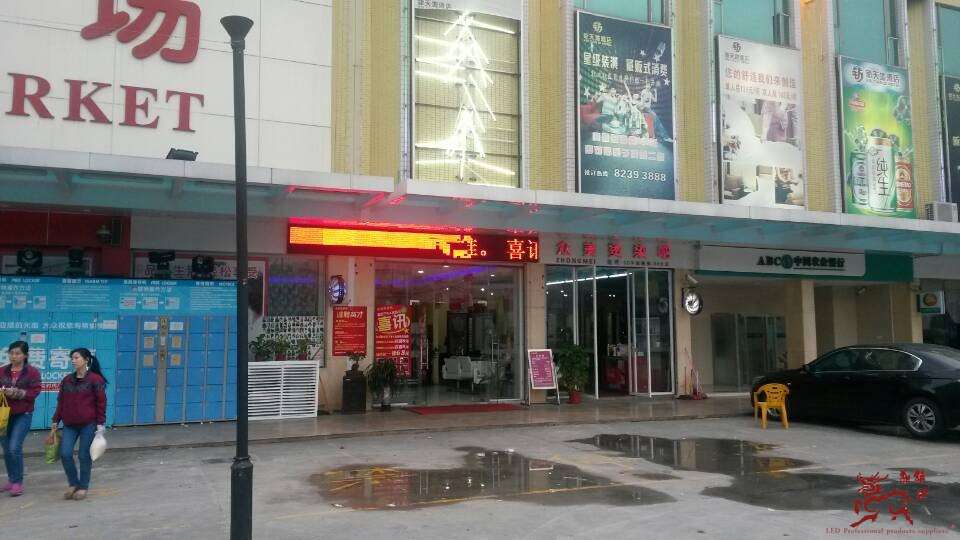

這個我前天才去給他換，燒掉有十張左右，并不是每張都這樣的，有些是燒掉一兩個IC，今天他又打電話說又不正常走字兒了，心都涼半截了呀……他這個屏都維修過三次了，這和他里面的電源線有沒關系？另外他的門頭是鋁塑板的，這個會不會產生靜電影響？

把這張壞掉的板換掉  最實在
