發布時間: 2014-3-13 01:27

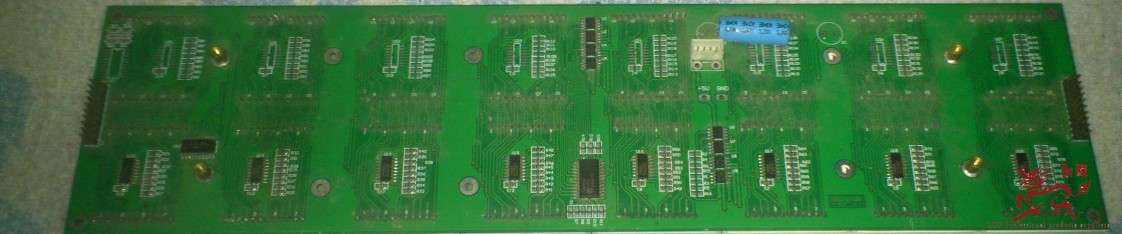

正文摘要:這是銀行的窗口屏 出廠是07年的 用單片機驅動的 接口是20針的 反向只測出了 ABCD 求大師指點 我手頭上有08的控制卡 不勝感激 ... |
| 因為靠看圖沒人能看出來啊兄弟。只能實際的去測試 |
|
本帖最后由 D丶R 于 2014-3-26 16:53 編輯 VCC無視 你那4個就是OE DR ST CK信號 OE先不管 DR信號是從245另一側連到第一個595的14腳 CK是所有595的11腳 ST是所有595的12腳 剩下的一只就是OE了
剩下的事就是跳線 |
D丶R 發表于 2014-3-24 20:09 我有用紙寫下來 集體的 誰可以給點參考資料嗎 1 Vcc 20 vcc 2 ? 19 gnd 3 ? 18 gnd 4 空 17 gnd 5 空 16 gnd 6 ? 15 ? 7 孔 14 空 8 A 13 B 9 C 12 D 10 VCC 11VCC 其中 2腳接了HC245 2腳 3 腳接了HC245 3腳 6 腳接了HC245 4腳 16腳接了HC245 5腳 我試著接了08接口控制卡 沒有反應 哪位大神有個改板 經驗 指導下 |
本帖最后由 D丶R 于 2014-3-24 20:13 編輯 a龍 發表于 2014-3-23 23:17 旁邊沒信號標著你根本看不出來 用萬用表的蜂鳴檔先把20針的GND找出來 弄張紙寫下來 那根針連到哪 哪根是R信號 哪根是OE信號 得慢慢找 全找完弄張新卡 用08接口跳線就可以了 |
| 怎么搞 哪位大師指點一二 我可以出一半給他 價格 好說 |
| 怎么就沒多幾個熱心的兄弟幫下我 |
| 這個可以用萬用表慢慢摸出來 |
