學習了

學習了。。。。。。。。。。。。。。

材料那里買
.............................

接線說明。大家仔細看下。這個控制器有4個電源負極輸入端【注意是負極輸入端】，這四個輸入端，要用粗電源線【2.5平方】連接到5V開關電源的負極。這四個輸入端雖然在內部是相通的，但是為了均衡熱量。這4個必須都連接到電源負極。。我們再注意看下。控制器上有5個輸出負極【注意是輸出負極】這5個就是閃爍控制輸出，要接外漏燈的負極。每一路接一個輸出負極。5路循環閃爍。如果有用不到的可以不接。燈有正極和負極，，每一路輸出負極可以帶700個F9或者F12的外漏燈，每一串線可以負載200個左右的外漏燈，如果一串線超過200個要分串來接。所有的外漏燈串的正極。都要用線分別連接到開關電源的正極。負極分好路后。用粗線連接到輸出負極，如果長亮的燈串。不用控制器。直接接入電源?？刂破魃嫌幸粋€5V正極。在使用5V外漏燈的時候?？梢杂眉毦€在電源的5V正極，12V留空。。如果你是接12V外漏燈的時候，可以用細線接到電源的12V正極，5V留空。有不會使用的。請聯系客服為您解答。

效果比較好，謝謝壇主分享，如果有需要還請多指教{:soso_e183:}

普通燈箱大家都已經做的多了。來回的維修和頻繁的損壞我想是大家放棄他的原因吧。

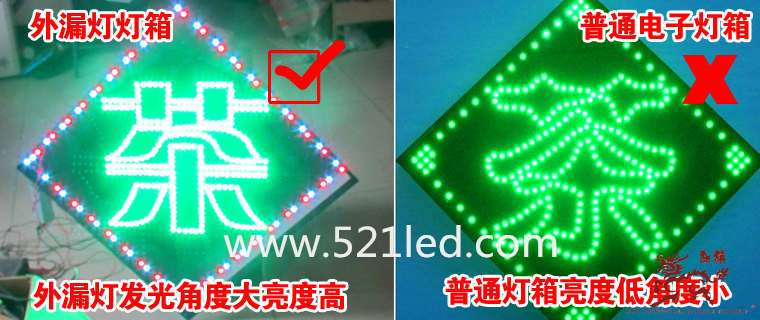

用外露燈制作的LED電子燈箱亮度比常規燈箱亮度高，角度大，發光時間長安全穩定！上圖是發光亮度和角度的比較

低壓5V電源驅動燈串本身接線防水，區別于以往的簡單LED控制板避免高壓驅動LED造成的LED過早光衰，壽命短損壞維修頻繁！
高壓驅動LED的觸電危險也隨著低壓驅動不再是問題。

外露燈使用壽命長達五年八萬個小時，不會再像外露燈箱那樣來回頻繁維修，不會因為一個燈珠損壞造成一串或者一片不亮
不會因為維修麻煩造成整個燈箱的報廢。一個燈損壞只需要用剪刀剪掉更換用防水膠布纏好即可。為需要再次處理防水

無需計算焊接電阻。無需考慮插燈的前后順序。無需查燈，無需查線，完全5V并聯無需擔心各種老電子燈箱的繁瑣接線
和計算。

燈珠本身和連接線都已經防水硅膠處理。燈珠本身有防滑卡扣插入后即可無需其他處理。

燈珠之間連線長無需擔心距離不夠。也無需擔心先后順序。排線方便不用焊接不用再次防水。制作簡單。

想要一個不需要維修的燈箱嗎？想不用給客戶來回折騰嗎？用外漏燈做燈箱吧。簡單。簡單。方便。方便！

后面沒有繁雜的接線。燈于燈之間無需處理。

鋁塑板和燈珠和線再也不會有漏電的事情發生。你無需擔心它會漏電！比LED顯示屏省電。亮度高！
