發布時間: 2013-12-26 17:49
正文摘要:file:///D:\我的文檔\Tencent Files\1071058591\Image\Image1\80S_3G`Y3F3KD$31Z38QF4N.jpg各位高手賜教，如何用跳線的方法，用現在新的控制卡，把左邊原來產的老屏給點亮，跳線的順序是什么樣的，在此拜謝！ ... |
笑問天 發表于 2013-12-27 12:09 壇主你好！就問HUB06A轉接板用什么控制卡可以，多介紹幾款，小型的控制卡就行 |
|
06接口。最好直接要轉接板。維修方便。 |
|

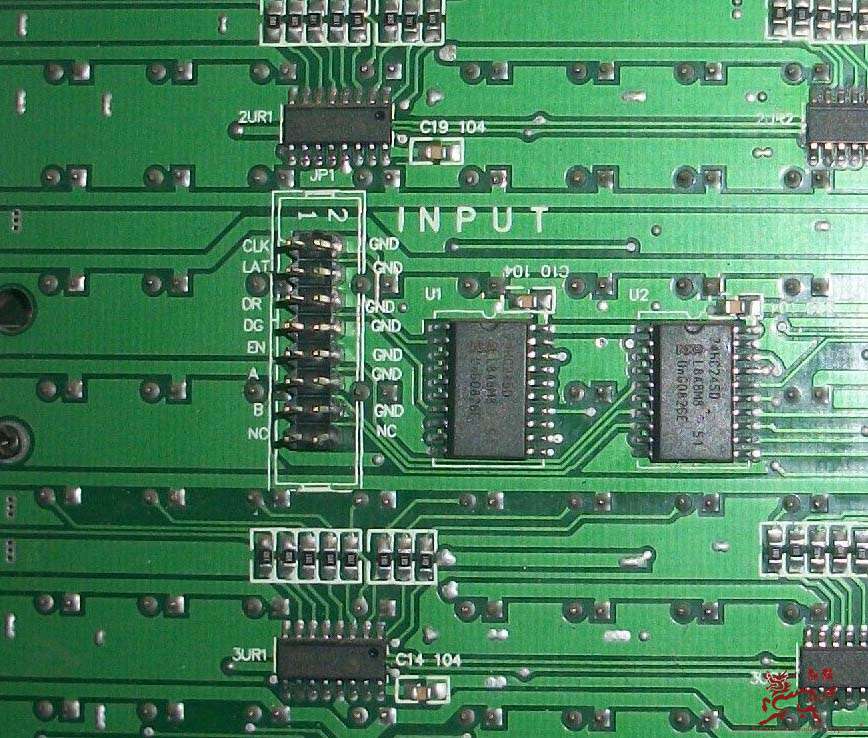

本帖最后由 D丶R 于 2013-12-27 10:27 編輯 板子上面寫的很清楚嘛 把排線一根一根分開 塑料皮剝掉 A跟A B跟B OE跟OE 線接在一起上點焊錫 套線管 16根線全接好就好了 NC不用管 GND可以少接 最少兩根 控制卡 板子 12接口 A A B B OE EN CK CLK LA LAT R DR G DG N GND NC（無視） |
